蓝宝石长晶炉
YZJ-80A/B型 蓝宝石长晶炉
YZJ-80A/B蓝宝石长晶炉采用热交换法来生长晶体，热交换法就是熔液在坩埚内直径凝固，它于其他坩埚移动法的区别在于，坩埚不做任何方向的移动，晶体生长时，坩埚、晶体和加热区都不移动，这就消除了由于机械运动而产生的熔体涡流，控制热交换器的温度，是晶体生长在温度梯度场中进行，抑制了熔体的涡流和对流，可以消除固、液界面上温度和浓度的波动，以避免晶体造成过多的缺陷，生长出来的晶体被熔体所包围，这样就可以控制它的冷却速率，以减少晶体的热应力及由此产生的开裂和位错等缺陷。同时，也可以长出与坩埚形状和尺寸相仿的单晶。
设备介绍
我公司根据近几年来市场对大尺寸晶体需求不断增加的趋势，在国外技术的的基础上研制开发的两款长晶炉，YZJ-80A和YZJ-80B型，拥有多项专利，专利号：ZL 201320040701.9 ZL 201330060000.7 ,两款长晶炉的装料量都可以达到85~120KG,其原理是在真空炉的底部增加了一个钨钼材料制成的热交换器，内部有氦气循环流动，装有原料的坩埚在交换器的上面，籽晶安放在坩埚底部正中心，当坩埚内原料经加热熔化，而底部的籽晶由氦气保护不会熔化，当氦气流量不断加大，从而带走的热量也逐步增加，促使籽晶慢慢长大，直到完全凝固。
长晶炉由炉体、热场、真空系统、氦气系统、冷却水系统和自动控制系统几个部分组成，主要部件全部采用进口件，稳定性好，具有操作简单，维护方便等优点。

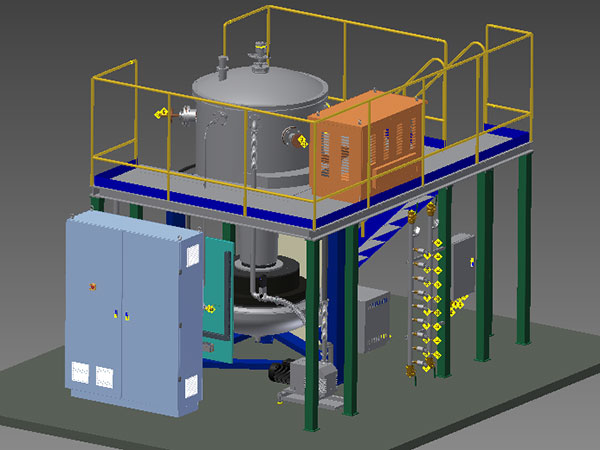

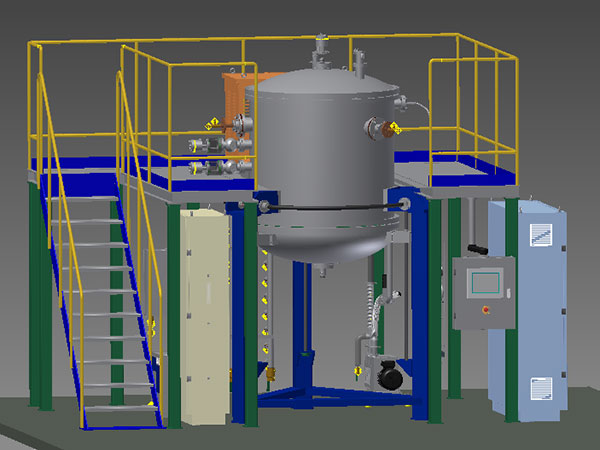

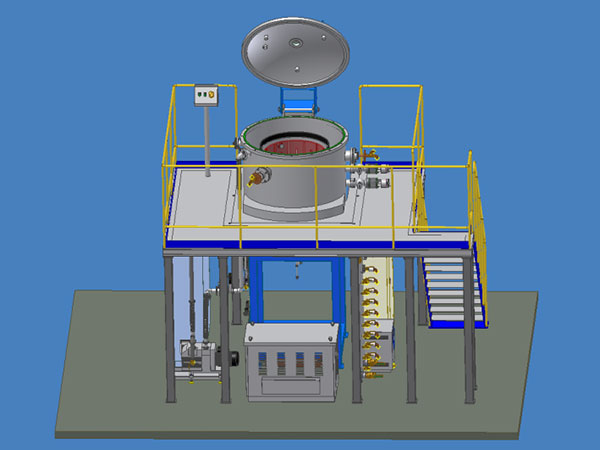

YZJ-80A型长晶炉外形

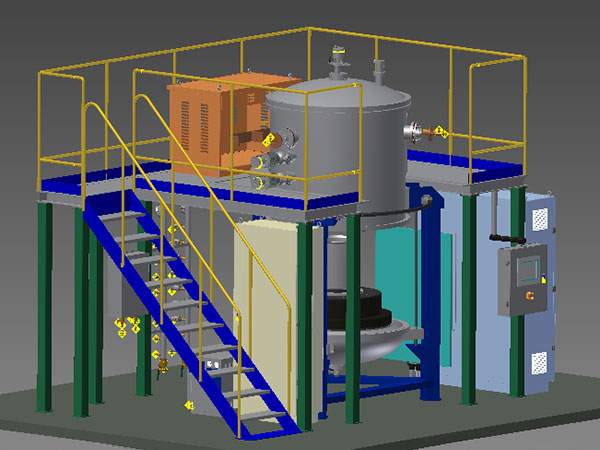

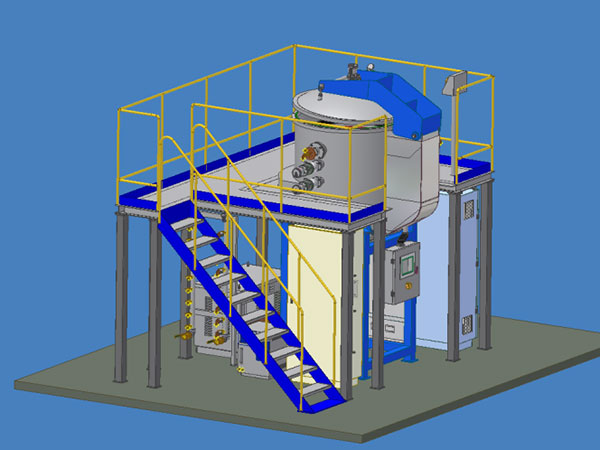

YZJ-80B型外形图
-

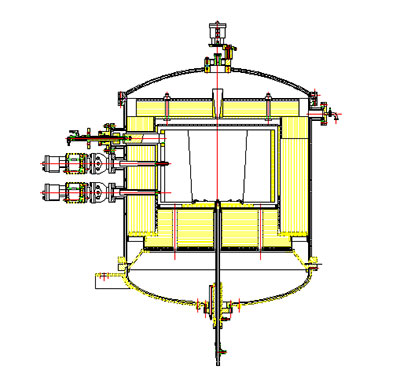

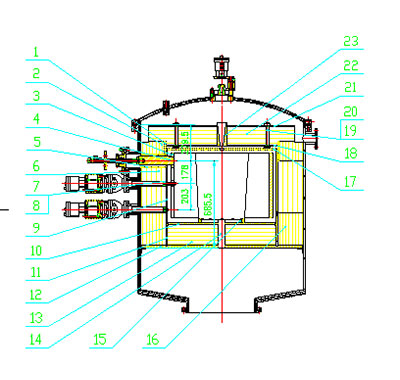

YZJ-80A型热场示意图
-
YZJ-80B热场示意图
技术参数
| 外形尺寸 | 3600*2350*3200 | |
| 电 源 | 主电源 | AC380V ~450V 三相加接地 需UPS稳压 |
| UPS | 功率100KW 输出电压 ±1% | |
| 功率 | ≤80KW | |
| 满载电流 | 160A | |
| 冷却水 | 质量 | 总硬度100~300mg/L(ppm) |
| 流量 | 55~75L/min | |
| 进水压力 | 0.2Mp | |
| 进水温度 | 20~30°C | |
| 应急水 | 流量 | ＞38L/min |
| 进水压力 | 0.2Mp | |
| 压缩空气 | 质量 | 干燥 无油 |
| 压力 | 0.5~0.8Mp | |
| 用量 | 0.07M³/h | |
| 氦气 | 质量 | 纯度9.9999% |
| 进气压力 | ＜0.82Mp | |
| 流量 | 0.015L/min(工艺氦气) | |
| 用量 | 8M³/每炉 | |
| 排气 | 排气量 | ≤75M³/h |
| 压力 | ≤0.12Mp | |
| 环境要求 | 温度 | 18~25°C |
| 相对湿度 | 65% | |
| 噪音 | 75dB | |

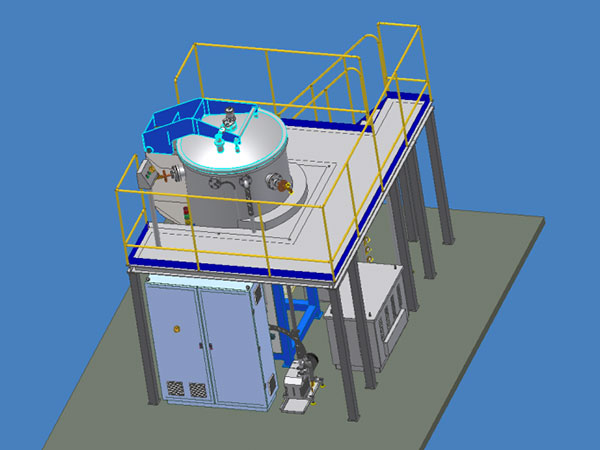

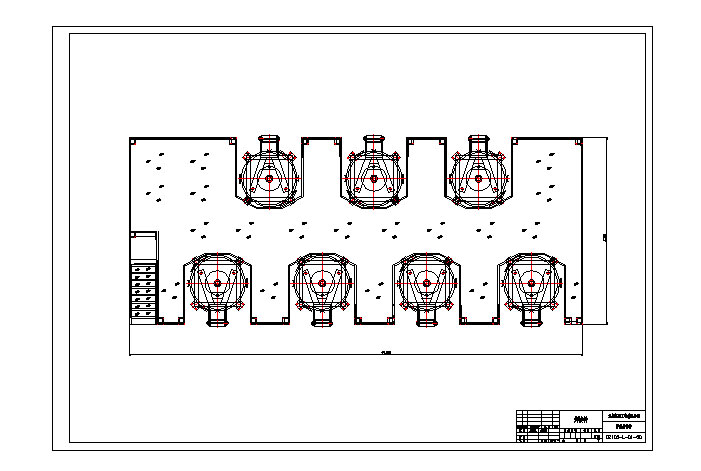

设备平面布置图
产品照片
-

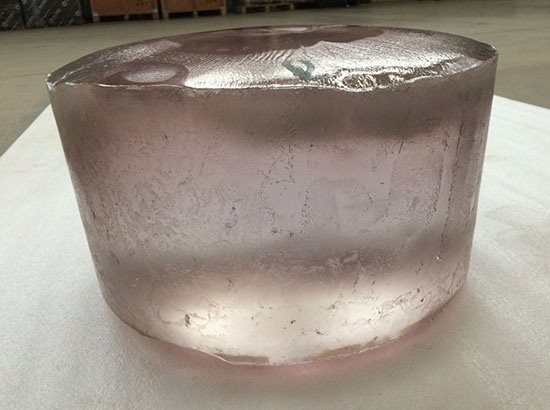

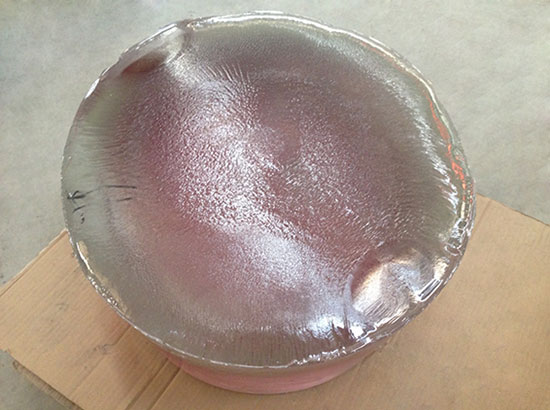

120KG晶锭
-
110KG晶锭
-

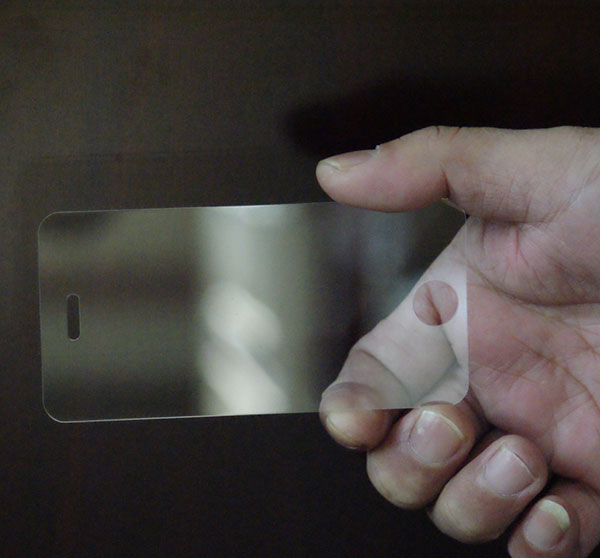

手机面板
-

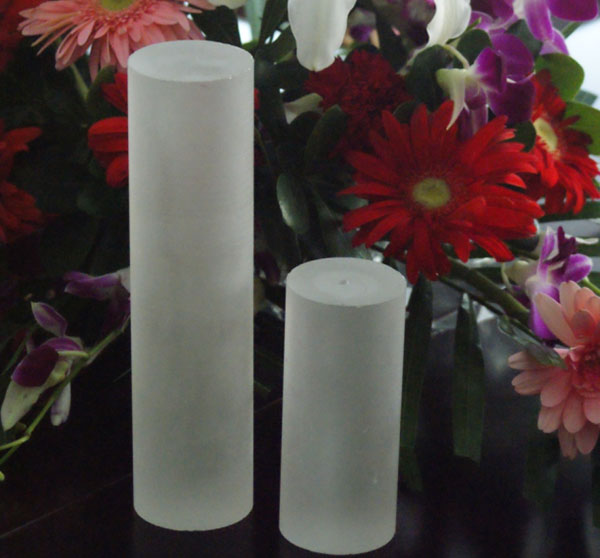

晶棒
展会照片
-
长晶炉正面
-

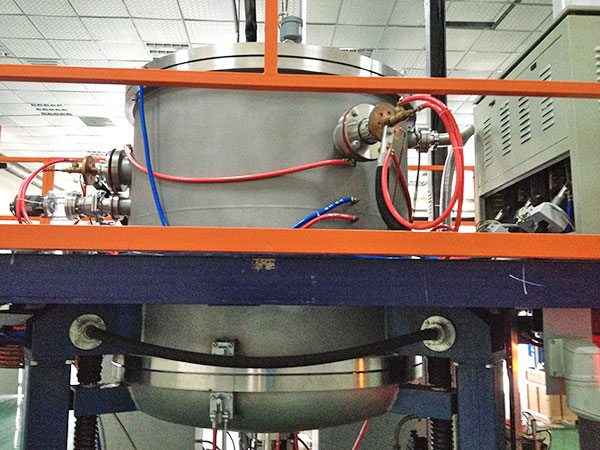

长晶炉炉体
-

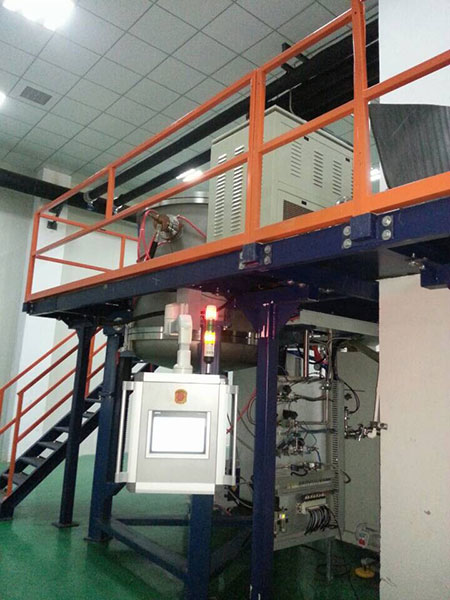

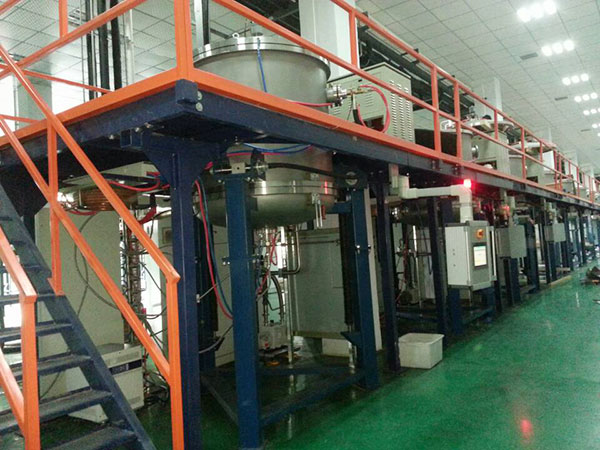

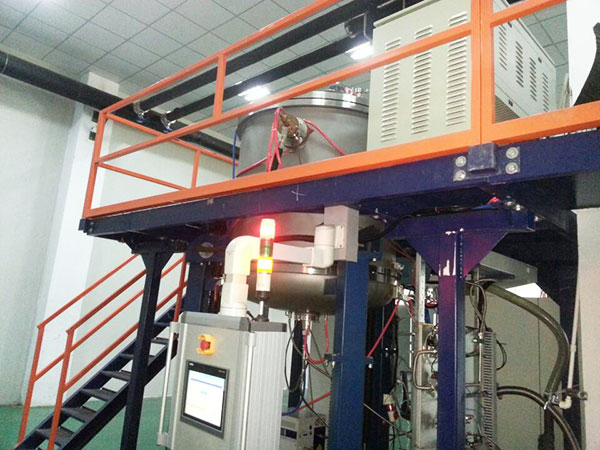

用户现场
-

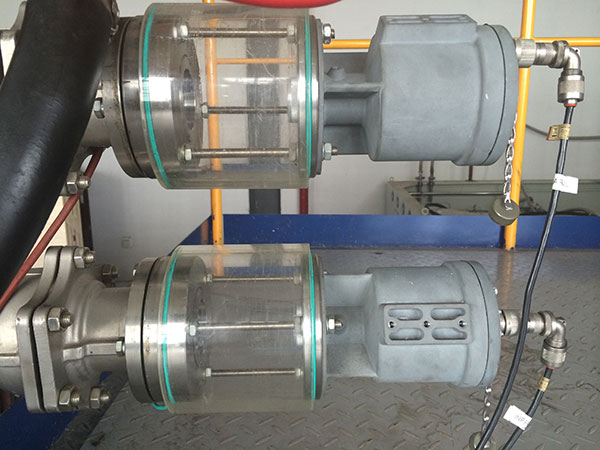

高温计
-

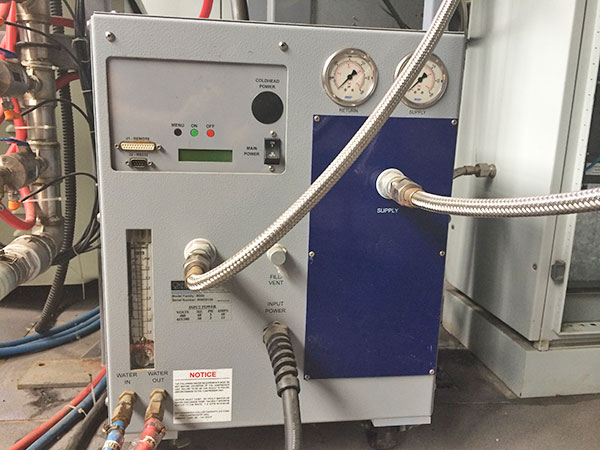

氦气压缩机
-

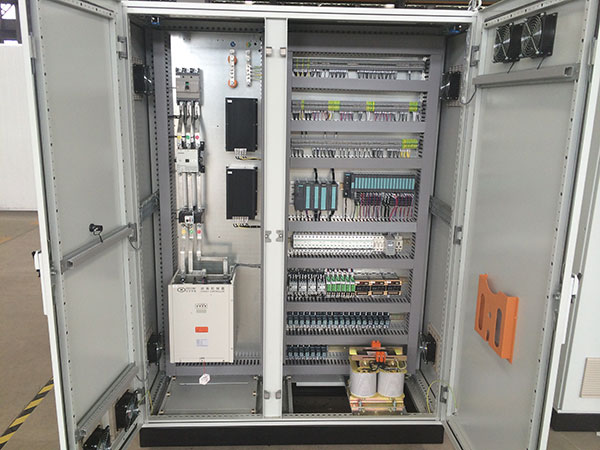

控制柜
-

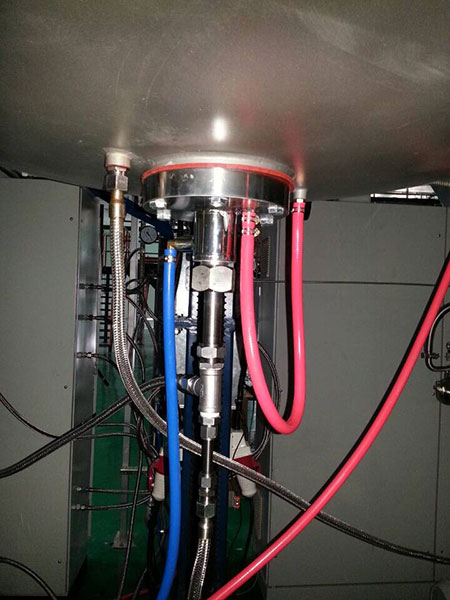

热交换器
-

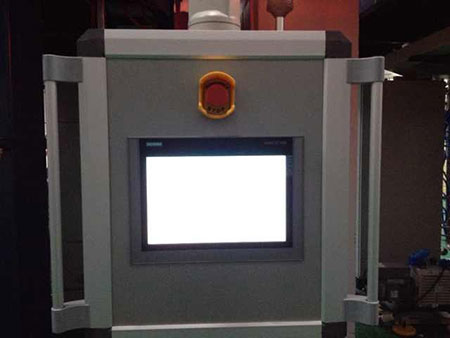

旋臂操作箱
-
人机界面
